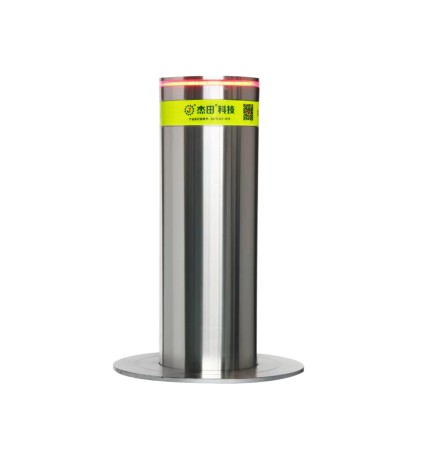

液壓升降柱安裝說明

使用前請仔細閱讀說安裝明書,并嚴格按照說明書要求安裝

閱讀后請妥善保管,以備日后查閱

1、施工工具準備

2、施工注意事項

（1）挖掘預埋基礎前，請勘察現場確認地下是否有市政的公共設施及管道。

（2）確認安裝位置無礙后，方可破路施工。

（3）了解預埋基礎位置的地下土層材質。

（4）移除四周障礙物。

（5）施工現場用警戒線或警戒圍擋封閉。

3、施工步驟

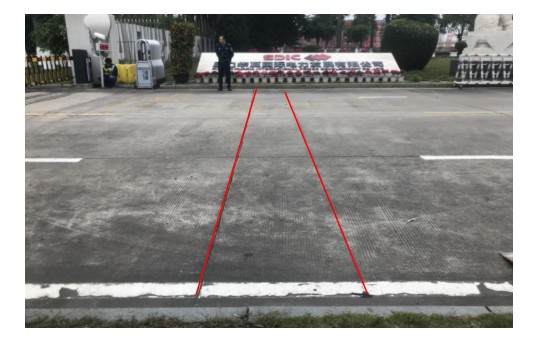

（1）根據圖紙要求開挖一條寬80cm深100cm的管道溝（尺寸根據現場情況調整），使用卷尺、拉線、標注筆將安裝位置區域標注出來。

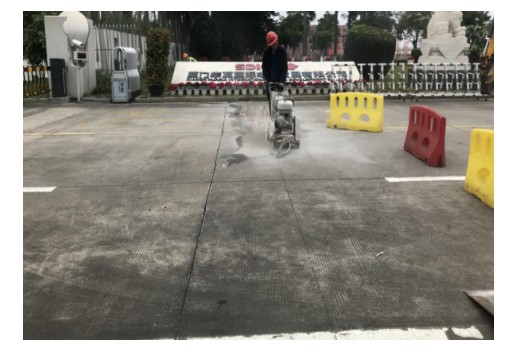

（2）使用路面切割機將路面進行切割，確保開挖基槽切口整齊。

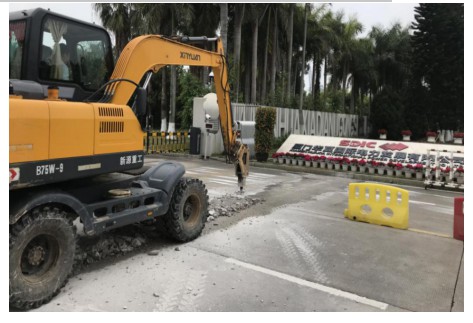

（3）使用氣稿或破碎機等設備進行切割路面破碎開挖。

（4）開挖基礎坑尺寸：寬度80cm、深度1000cm、長度根據現場道路情況確定尺寸。挖好基槽后做滲水層,在地基底部依次鋪設200mm碎石層、100mm 碎沙層,滲水層鋪平、夯實,防止設備下陷;如條件具備,可選10mm以下的碎石子,就可不使用沙子。根據地域的不同情況選擇是否做抽排水系統。將升降柱泄壓艙底部排水管連通90度PVC管外側口朝地面將積水引至地下自然滲水。

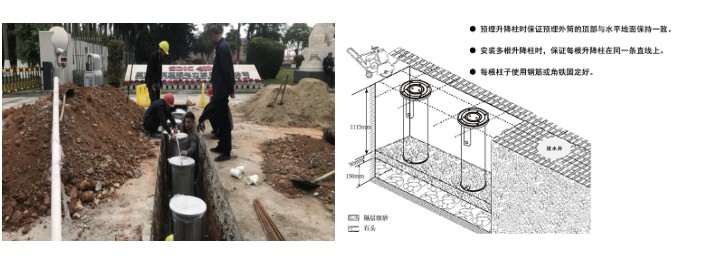

（5）布放設備，調整柱體間距及水平度。

（注意預埋升降柱時保證預埋外筒的項部與水平地面保持一致。安裝多根升降柱時，保證每根升降柱在同一條直線上。每根柱子使用鋼筋或角鐵固定好。）

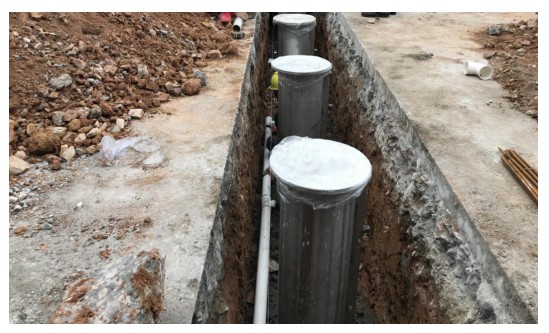

（6）根據外桶表面預留排水孔的位置預埋排水管接至排水井。先用沙石把柱體固定好,預埋穿線管,用90度水管與升降柱底部排水管相連水管朝下擺放(自然滲水方式) , 用三通管、直通水管與每一根升降柱相連將水管引至蓄水池(需另建)或下水道。

（7）回填適量沙土，石子將設備固定好，至外桶表面預留的出線孔位置，預埋穿線管至控制系統安裝位置。

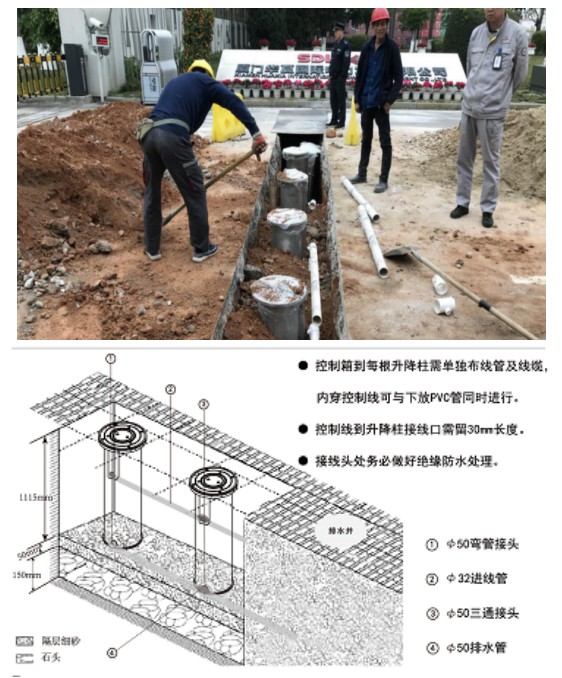

（注意：控制箱到每根升降柱需單獨布線管及線說，內穿控制線可與下放PVC管同時進行。控制線到升降柱接線口需留30mm長度。線頭處務必做好絕緣防水處理。）

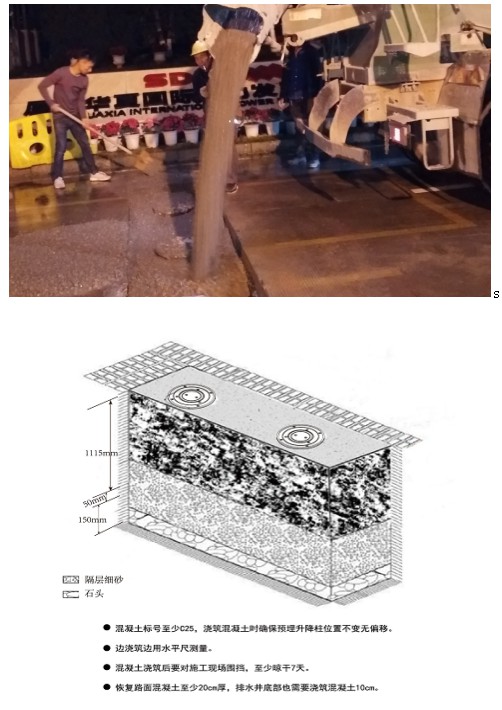

（8）將設備放入坑內,通電測試升降柱運行是否正常,設備正?；靥钸m量沙土、石子將設備固定好,確保水平對稱,用C30混凝土緩慢且均勻的進行澆筑，直到與設備上表面水平。在澆筑時分多次澆灌水泥待柱體固定后,再次測量升降柱是否水平防止?jié)仓r(shí)將其挪動錯位使之傾斜后全部均勻澆灌直至表面水平。

（注意：邊澆筑邊用水平尺測量，混凝土澆筑后要對施工現場圍擋，至少晾干7天?；謴?fù)路面混凝土至少20cm厚，排水井底部也需要澆筑混凝士10cm。）

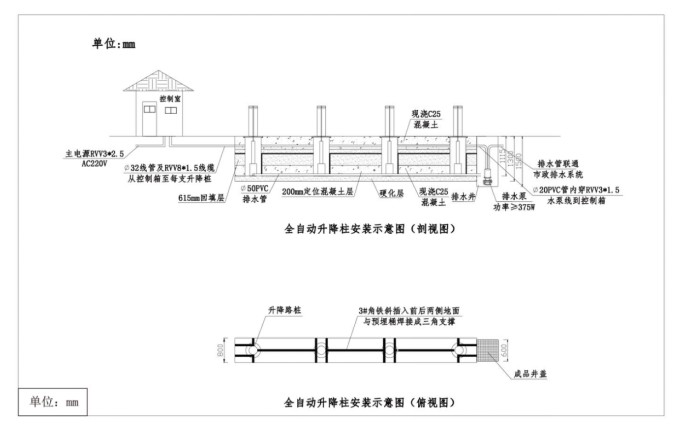

（10）升降柱安裝示意圖

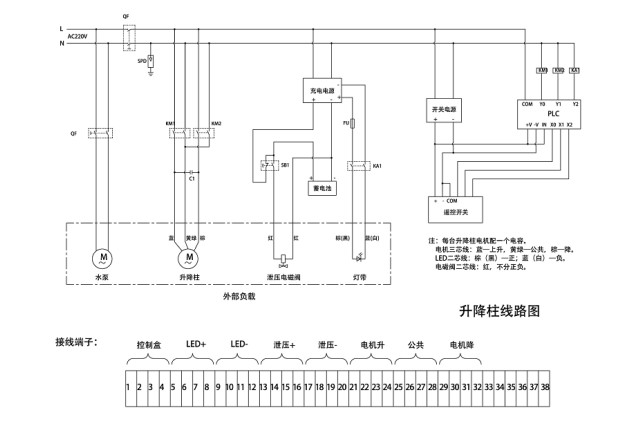

（11）升降柱接線圖
